排水管用取付け金具 ＴＯＭＥＣ |
|
|
|
|
|
|
|
|
|
|
|
|
当社では角型プラスチック管用取付け金具「TOMEC」を開発いたしました。 |
|
|
施工性、外観を重視し、管の固定は前面のボルト一本で可能で、見掛けもスッキリしています。 |
|
|
鉛直支持力は８００N（８２ｋｇ）／箇所です。本金具の取付けピッチは、これにより決定して下さい。 |
|
|
|
規格・性能 |
|
|
|
種別 |
バンド切断強度 |
パイプ鉛直支持力 |
* １ｍ当り満水重量 |
|
|
Ｎ |
ｋｇ |
Ｎ |
ｋｇ |
FRP管 |
PVC管 |
|
|
□２１０×１１０ 用 |
3,000 |
306 |
800 |
82 |
24kg |
25ｋｇ |
|
|
□２５０×１５０ 用 |
3,000 |
306 |
800 |
82 |
39kg |
40ｋｇ |
|
|
|
|
|
|
|
|
|
|
|
締付け強度は、締付けバンドのボルトのトルクで管理して下さい。 |
＊ 弊社概算値 |
|
|
推奨締付けトルク ＝ ４．５～５．０ N・ｍ |
|
|
|

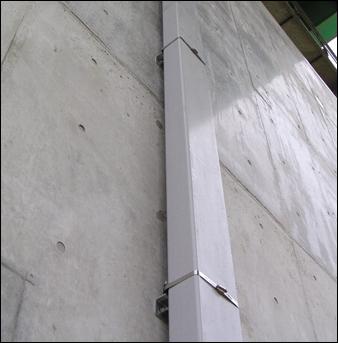

TOMECⅠ型 |
|
|
Ⅰ型は、オールステンレス製で部品点数が極めて少ない製品です。 |
|
|
取付け壁面とパイプとの離隔は約２４ｍｍに限定されます。 |
|
|
電蝕防止のため、必ず、ステンレス製アンカーボルトを使用して下さい。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

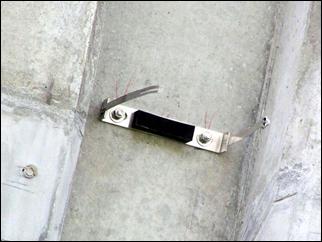

壁面へ金具取付け |
|

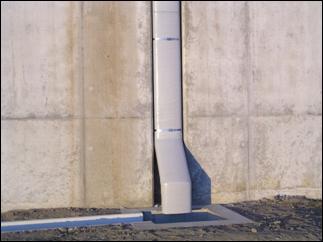

パイプ取付け |
|
|
|

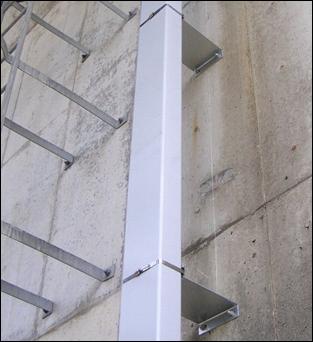

TOMECⅡ型 |
|
|
Ⅱ型は、金具にＳＳ材を使用しています。但しステンレス製ホースバンドとはゴムパッキンにより |
|
|
完全に絶縁されているので、電蝕の心配はありません。 |
|
|
取付け壁面とパイプの離隔寸法は、任意に設定できます。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
